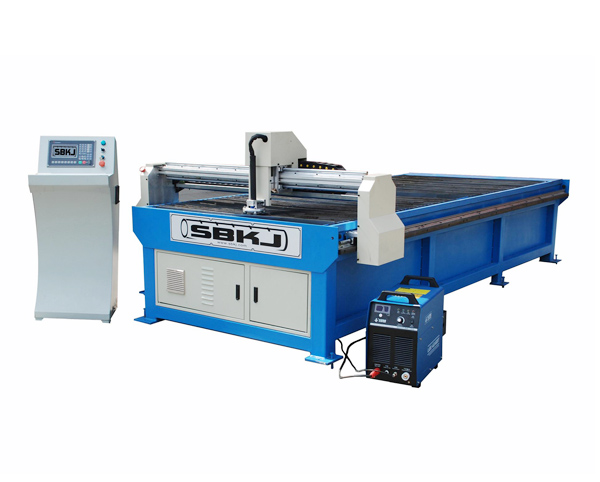

等离子切割机

技术参数

一．主机控制系统：

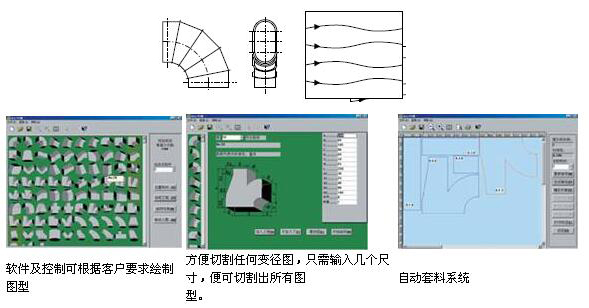

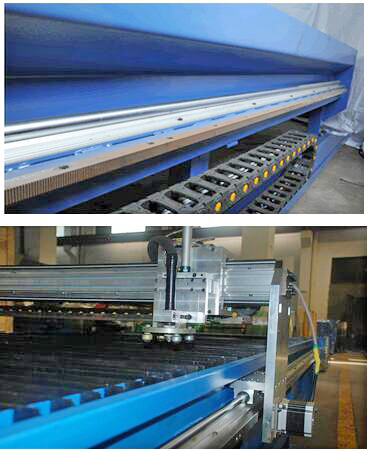

机架采用全焊接钢结构，经时效振动器处理，消除内应力从而使机架稳定性提高，变形量较小。X轴采用高精度直线圆型导轨、Y轴采用高精度的直线导轨，其运行阻力较小。X轴和Y轴安装经多功能仪器检测安装，X轴两导轨直线度误差保证小于±0.05mm，X轴和Y轴的垂直误差不大于±0.05度，其运行小车采用轻质的结构，便于保证等离子切割的加工质量。工业电脑操作系统是在性能稳定的DOS系统操作，具有较好的人机对话界面，中英文语言可以任意转换。X轴和Y轴运行速度大可达到8米/分钟。工业控制电脑可以接口ISO标准的CNC语言，可以显示切割图形，模拟切割，并且具有手动编程功能。

二．等离子切割机的主机控制系统的特点：

驱动传动系统

等离子驱动按其精度可以分为SBPC-2000、SBPC-3100两种。SBPC-3100采用日本MITSUBISHI(三菱)公司数字式交流伺服系统，电机采用高磁稀土材料，导磁散热性能好。其编码器分辨率高，为普通型的4倍功能，从而保证更高的控制精度。SBPC-2000采用大扭矩性能稳定的步进电机，可以保证切割精度要求不特别高的场合。

性能稳定的调高系统

采用机械无接触式的调高装置，切割枪具有浮动装置，切割时会随板料的弯曲及高度变化而自动的调高和调低，始终保证切割枪与板之间的距离不变。故此，切割效果能得以保证。

安全耐用的气路系统

卸料和切割枪上下浮动采用性能稳定的气动换向阀从而卸料方便可靠，同时切割枪平稳可靠。

性能稳定的一体化工控机

SBKJ全自动等离子切割系统包括上位机和下位机：上位机采用戴尔液晶显示器和1GHz的Intel Petium Ⅲ CPU；下位机采用三菱伺服电机和高分辨率液晶显示器，并配以相应的工业控制系统。上位机和下位机之间通过先进的通讯系统和排版软件实现数据交换。

等离子发生器

SBPC-2000:采用性能稳定切割效果好的日本松下等离子发生器。

SBKJ-3100:采用世界知名公司海宝等离子发生器，其性能稳定，工作状态好，能保证切割质量
