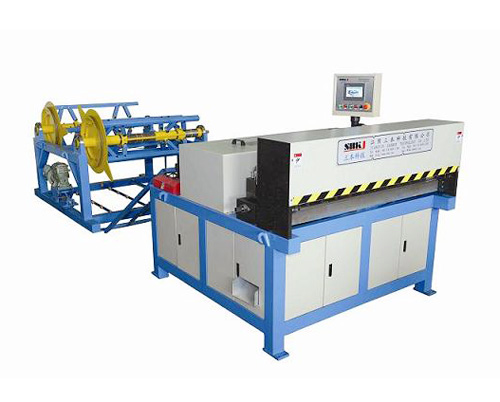

全自动风管生产线 Ⅱ线
特点
生产二线是由上料架、调平压筋机、冲尖口和冲方口机、剪板机所组成。电器控制部分采用全电脑控制，该控制系统具有闭环反馈系统，生产精度和稳定性明显提高。其大工作速度为10米/分钟，长度误差为±0.5mm/m，对角线误差为±0.8mm/m，上料架可根据客户的要求配套。
一、技术参数
|
型号Type |
SBAL-II-1250 |
SBAL-II-1550 |
|
加工板厚Thickness（mm） |
0.5-1.2 |
0.5-1.2 |
|
最大加工板宽Max-width（mm） |
1250 |
1550 |
|
最大进料速度Max=working speed（m/min） |
18 |
18 |
|
卷料最大重量Coiler Max-weight（Kg） |
8000 |
8000 |
|
电机功率Power(Kw) |
8 |
8 |
|
重量Weight(Kg) |
3000 |
3500 |
|
设备尺寸Dimension（mm） |
1900×1800×1400 |
1900×2100×1400 |

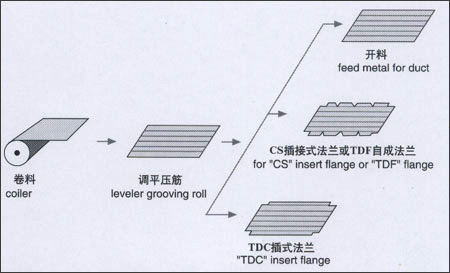

二、生产线工艺流程
1，卷料—上料－开卷—调平压筋－冲剪方口尖口－折弯—剪切与TDC配套－接料－下料（人工）
2，卷料－上料－开卷－校平压筋－定尺送料－横剪－接料－下料（人工）
三、生产线性能特点：
本生产线是我公司经过研究探索，与国外同领域取长补短的突破性设计，其特点如下：
（1）可作为板材下料生产线，也可用于通风、保温等其它工业领域；
（2）采用先进的数控、液压控制系统；
（3）具有优越的性价比；
（4）设计时进行详尽的研究，能保证生产顺畅进行。
此生产线采用全电脑控制系统，该控制系统具有闭环反馈性能，因此具有操作简单、性能稳定、下料控制尺寸特点。生产线的主机机架采用优良钢材整体焊接而成，刚性好，结构稳定。电气系统均装有过载保护装置，以防因不慎过载而导致的损坏。该生产线由电动双盘放料架、十一辊校平机压筋机、液压剪角机四套连模具，液压剪板机以及液压折边机、电气控制部分组成。
