富士豪CO2压缩机选型软件的应用

   日期:2017-12-16     来源:本刊    浏览:2199    评论:1
核心提示:意大利富士豪公司开发的应用于CO2亚临界循环的SK系列压缩机和CO2跨临界循环的TK系列压缩机,具有满足全世界范围内的特定应用和市场需求。

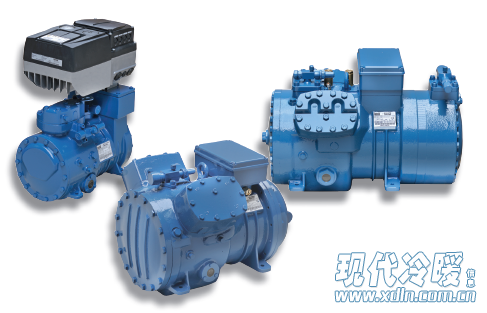

    意大利富士豪公司开发的应用于CO2亚临界循环的SK系列压缩机和CO2跨临界循环的TK系列压缩机,具有满足全世界范围内的特定应用和市场需求。
    首先,我们简单浏览一下富士豪CO2压缩机的产品:
    SK系列的亚临界压缩机: 4个主要系列,13个型号,其排气量在50Hz条件下为1.7至33.5 m3/h。因其特殊结构可以在冷凝温度15℃、蒸发温度 -50℃的条件下工作。A、D和Q系列型号的压缩机最大静态吸气压力 Pss为 80 bar,S系列型号的压缩机最大静态吸气压力Pss为 30 bar。主要应用:复叠系统、增压系统。
    TK系列的跨临界压缩机: 3个主要系列,27个型号,其排气量在50Hz条件下为3.8至25.3 m3/h。因其特殊结构可以在排气压力140 bar,吸气压力80 bar的条件下工作。主要应用:中-高温制冷系统、热泵系统、增压系统。

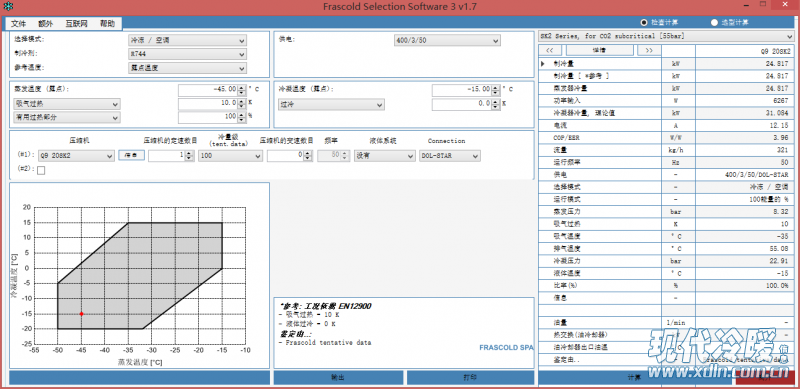

    由浅入深,我们先从亚临界的选型软件开始,从选型软件的主界面进入“SK2系列-CO2亚临界”,如下图:

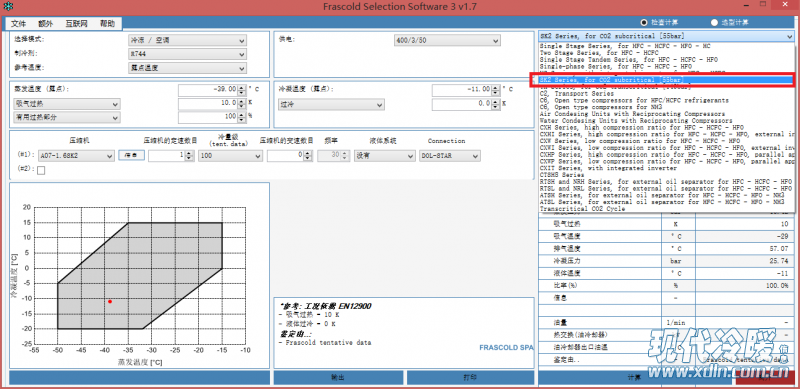

还有一个办法可以进入“SK2系列-CO2亚临界”的选型界面,就是在任意型号选型过程中,点击右上角的下拉箭头,可以进入该界面,如下图:
该页面说明
选择模式:有两种分别是冷冻/空调 和 热泵。选择冷冻/空调,右列的参数体现制冷工况所需的数据(制冷量);如选择热泵模式,右列的参数体现制热工况所需的数据(制热量)
制冷剂:下拉制冷剂菜单,只有一种制冷剂R744(即CO2)可选。
参考温度:默认选择露点温度
供电:默认标准电压400/3/50,也可以根据需要选择所需的特殊电压230/3/50或者460/3/50。
蒸发温度:根据设计需要输入
吸气过热:通常是10K或者根据设计需要输入,可下拉设置吸气温度
有用过热部分:可默认100%,或者下拉设置蒸发器过热度,不同的蒸发器过热度将影响蒸发器的换热量(右列的参数变化可体现)
冷凝温度:根据设计需要输入
过冷:无过冷时默认0K;有过冷时请输入设计过冷度(也可以直接设置液体温度),液体过冷时可提高制冷量(右列的参数变化可体现)
压缩机:可通过下拉菜单选择所需型号
信息:点击后会弹出新页面
压缩机的定速数目:定频率压缩机的数量,1代表单机,2代表双机并联,以此类推。多压缩机时,右列参数显示的是多个压缩机参数的总和。
冷量级:选择能调缸盖的能调步骤,不同冷量级计算出对应的压缩机制冷量
压缩机的变速数目:变频率压缩机的数量,1代表单机,2代表双机并联,以此类推。多压缩机时,右列参数显示的是多个压缩机参数的总和。
频率:设置频率后点击计算按钮,得到相应频率下的压缩机参数
液体系统:默认无经济器。
点击“信息”按钮后会跳出新页面,以Q9-20SK2为例,如下图
新跳出的页面内有“技术数据”和“尺寸”等多个按钮
技术数据:内有该压缩机的排气量,电流参数,润滑油型号及充注量,压缩机重量等重要数据。下方还示意了在该电压下的接线方式,这点对实际应用特别有帮助。

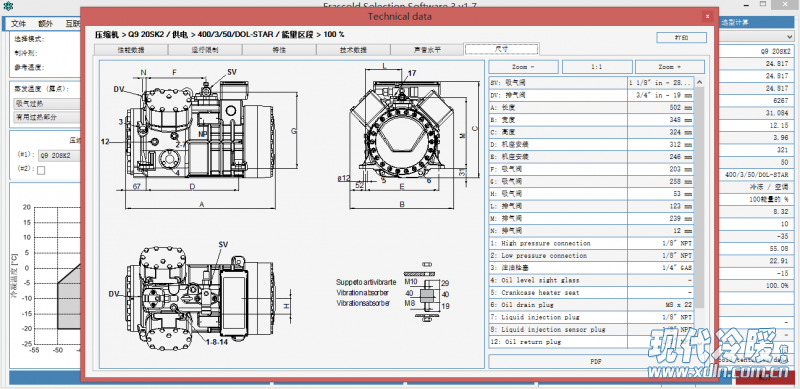

尺寸:展示了压缩机的外形安装尺寸及接管大小。如下图:

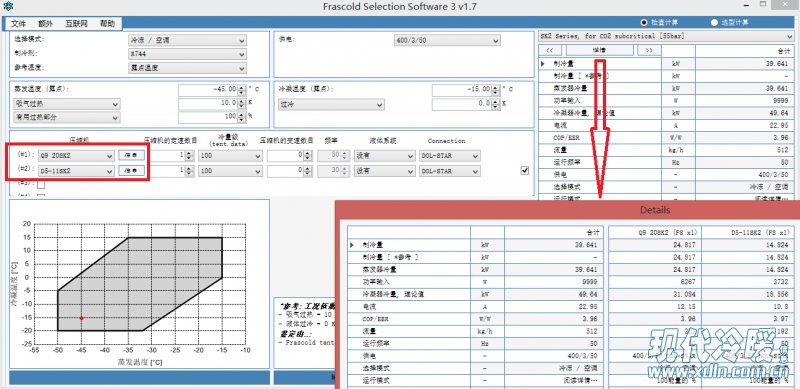

如需不同型号的压缩机并联,请在压缩机下方的(#1)(#2)选择不同型号的压缩机,并在右列的参数栏中点击“详情”可参看每个型号压缩机的参数。如下图:
应用范围:
以Q9-20SK2为例,注意不能超出蒸发温度和冷凝温度结合起来的应用范围
蒸发温度范围:-15°C~-50°C
冷凝温度范围:+15°C-20°C

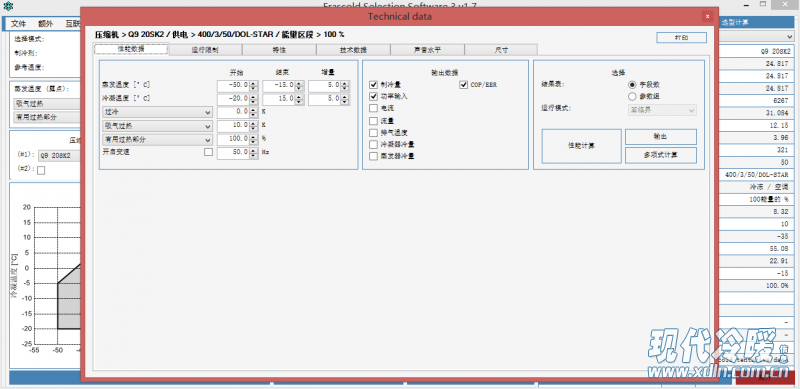

检查计算:选定压缩机时候根据设计工况来计算压缩机的技术参数。

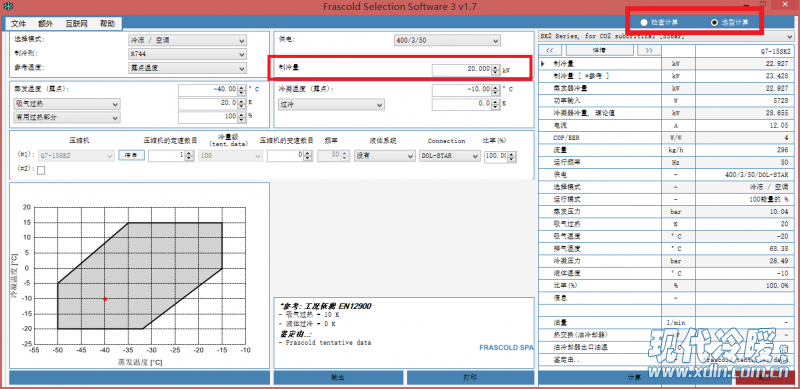

选型计算:根据设计工况和目标制冷量来选择压缩机,见如下附图
以上是CO2亚临界压缩机的选型软件的使用方法,可以说是和普通氟制冷剂的压缩机选型方法是一样的,只是压缩机的应用范围不一样而已。
    下面介绍CO2跨临界压缩机的选型计算,该选型计算是有2个界面的,第一个是单纯的计算压缩机参数; 第二个是计算整个CO2循环系统的每一个参数,功能非常强大。

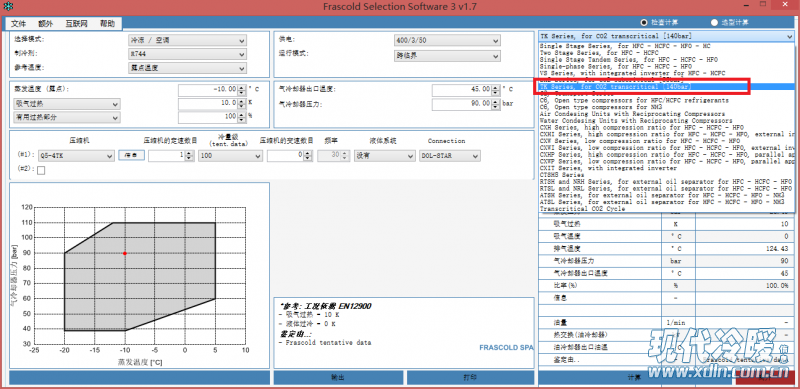

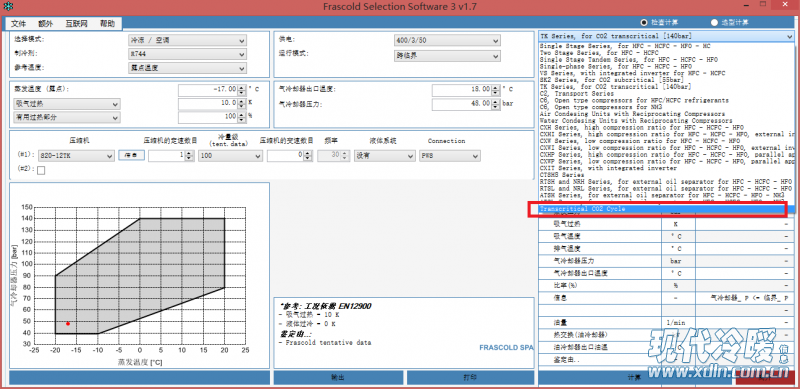

首先我们先进入单纯计算CO2跨临界压缩机参数的选型界面,就是在任意型号选型过程中,点击右上角的下拉箭头,可以进入该界面,如下图:

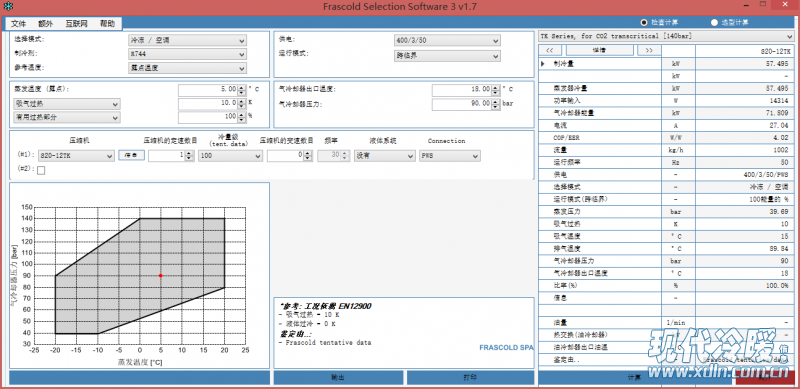

进入该界面以后,我们发现该跨临界压缩机的界面和亚临界的相比,有一个地方是明显不一样的:跨临界的是要输入“气冷却器出口温度”和“气冷却器压力”,其他的地方,在选型界面上,跨临界和亚临界是一致的。如下图:
    广大的CO2设计者关心的还是整个CO2循环系统的计算,我们有2个途径进入到CO2循环系统的计算界面。
    第一个办法,就是在任意型号选型过程中,点击右上角的下拉箭头,可以进入该界面,如下图:

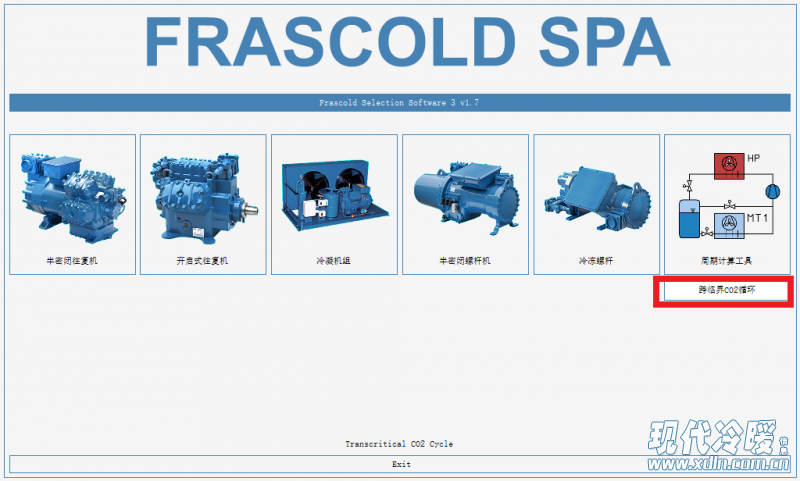

    第二个办法就是在软件的主界面上直接点击“跨临界CO2循环”,可以进入该界面,如下图:

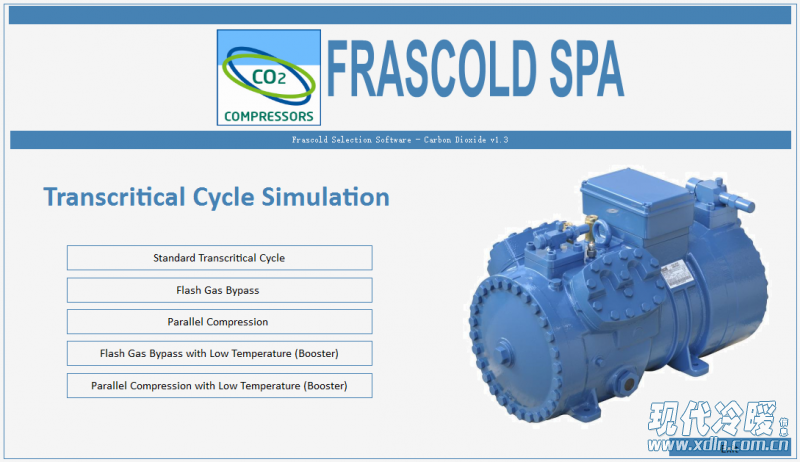

进入以后,会弹出一个全新的独立界面,如下图:
这是富士豪公司开发的一款全新CO2压缩机选型软件,客户可以根据实际应用,定义和选择多种不同类型的CO2循环,以及检查循环性能。
以下 CO2 循环可供选择:
1. 无闪蒸气体的基本循环
2. 具有一个温度级别的闪蒸气体旁路循环
3. 具有两个温度级别的闪蒸气体旁路循环
4. 具有三个温度级别的闪蒸气体旁路循环
5. 具有一个温度级别的增压循环
6. 具有两个温度级别的增压循环
7. 具有三个温度级别的增压循环
一旦选择了特定的 CO2 循环,就可以在不同的计算程序中进行选择,每个循环都需要专门的输入参数并计算出不同的结果。

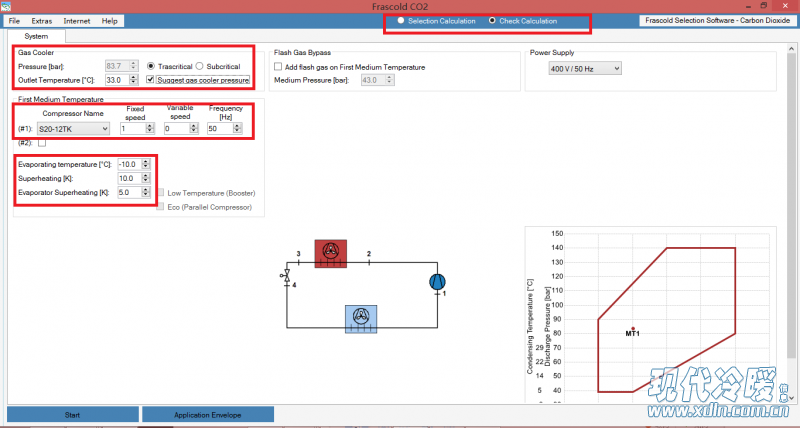

我们先从一个应用最普遍的基本循环开始,进入后的界面如下图:
该页面说明
Check Calculation检查计算:选定压缩机时候根据设计工况来计算压缩机的技术参数
Selection Calculation选型计算:根据设计工况和目标制冷量来选择压缩机
Evaporation temperature蒸发温度:根据设计需要输入
Superheating过热度:总过热度,根据设计需要
Evaporation Superheating蒸发过热:通常是2~5K或者根据设计需要输入
Compressor压缩机:可通过下拉菜单选择所需型号,以S20-12TK举例。
Fixed Speed压缩机的定速数目:定频率压缩机的数量,1代表单机,2代表双机并联,以此类推。多压缩机时,右列参数显示的是多个压缩机参数的总和。
Variable Speed压缩机的变速数目:变频率压缩机的数量,1代表单机,2代表双机并联,以此类推。多压缩机时,右列参数显示的是多个压缩机参数的总和。
Frequency频率:设置频率后点击计算按钮,得到相应的压缩机参数。
重要设计参数是气冷器Gas cooler.
这里有个前提,是要在Subcritical亚临界Transcritical跨临界的两个选择类别上选择跨临界。
Suggest Gas cooler pressure :建议气冷器压力,这个选项是比较推荐的,因为CO2跨临界系统是有个最佳排气压力推荐值,所以可以打勾。如果不选择软件的推荐排气压力,可以在Pressure压力这个参数里面自己设置参数。
Outlet Temperature出口温度:根据设计需要输入

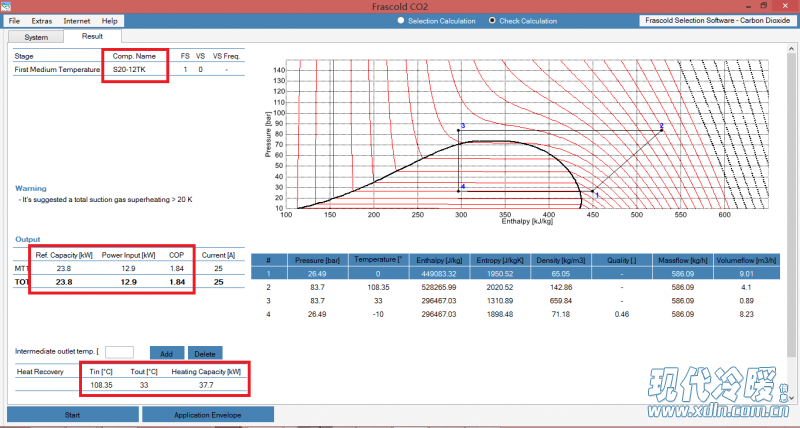

以上这些数据输入以后,点击左下角的Start开始按钮,就会弹出一个计算结果界面,如下图:

里面可以看到压缩机的型号S20-12TK,定频的,数量是1台。
然后Refrigerating Capacity制冷量:23.8KW
Power Input输入功率:12.9KW
COP制冷能效比:1.84
对于热泵系统可以直接看到压缩机的制热量
Heating Capacity (108.35 °C to 33 °C): 37.7KW

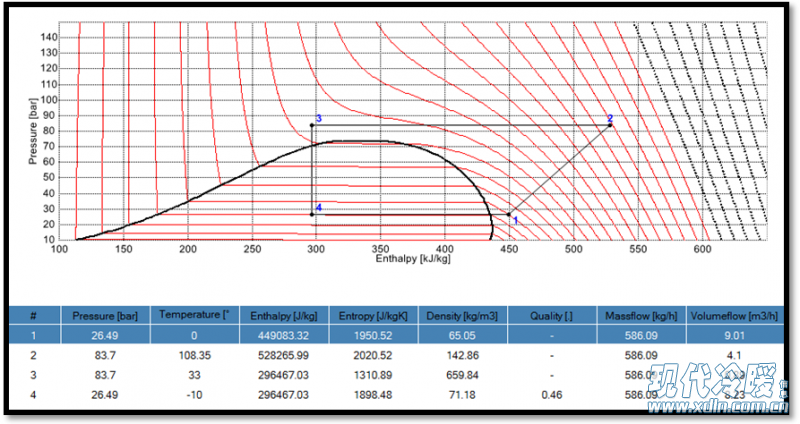

    富士豪CO2系统循环计算软件还有一个优势就是可以直观的看到这个系统循环中每个状态点的参数,如下图:

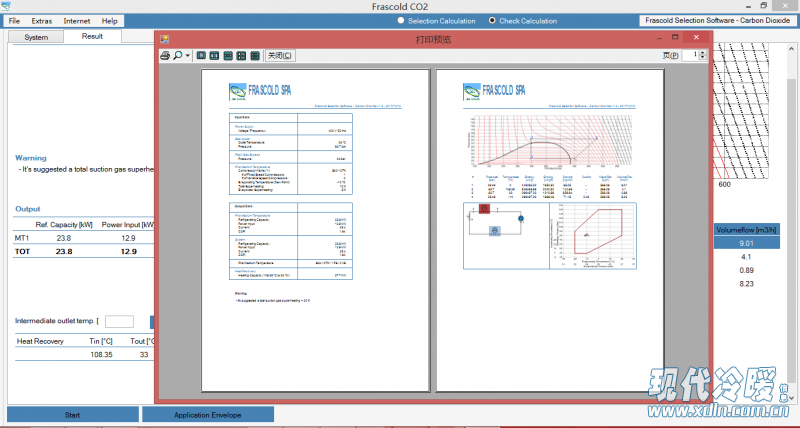

    对于重要的选型数据,富士豪的选型软件业提供了电子打印功能,可以选择左上角的File里面Print按钮,可以打印成独立的电子报告,如下:
    以上内容是一个典型的热泵选型计算,其他更多的选型计算可以来电来函交流。欢迎广大客户选择使用意大利富士豪CO2压缩机,我们将为您提供可靠的产品和优质的技术服务。
    富士豪,始终是你信任的品牌!
