（1）、Haiwell(海为)PLC编程软件易学易用且功能强大：是一款符合IEC 61131-3规范的PLC编程软件，它支持LD（梯形图）、FBD（功能块图）和IL（指令表）三种编程语言，编程人员可选择自己熟悉的语言进行快速的编写程序，可运行于Win98/Win200X/WinXP操作系统环境下；极为便利的通讯指令系统，无论使用何种通讯协议都只需一条通讯指令便可完成复杂的通讯功能，无须再为通讯端口冲突、发送接收控制、通讯中断处理等问题烦恼，可以在程序中混合使用各种协议轻松完成各种数据交换；程序项目结构模块化，可建立共32个程序块（主程序）、子程序、中断程序，任意选择您喜欢的语言进行编程，程序块的执行顺序可任意调整；
（2）、Haiwell(海为)PLC编程软件在调试过程中显得极为方便：具备内置仿真器，是国内第一个带内置仿真器的PLC编程软件，全面实现PLC程序的仿真运行。在编程过程中间或程序编写完成后，可用仿真器在完全脱离PLC的情况下仿真运行PLC程序，以检查程序执行是否正确；同时，具备强大的在线联机与在线监控调试功能，可选择网上的任意一台PLC进行在线监控等操作，并可将监控到的数据以曲线图的方式显示，极大地减少现场调试时间，降低调试难度，提高调试效率；
（3）、Haiwell(海为)PLC的硬件与软件均采用模块化结构，在日常的维护中，只要对需进行处理或修改的模块进行相应的升级与修改，减小了因误操作或修改不当造成的风险，增强了整个系统的可维护性；

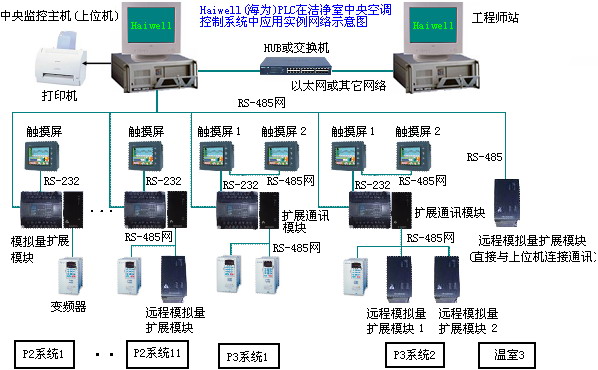

<四>、控制系统结构示意图：
1、所有Haiwell(海为)PLC以RS-485方式与上位计算机相连，计算机作为主站，PLC作为从站，上位机定时向每台PLC发读取数据的命令，PLC接收到该命令后，立即组织相应的数据并发送到指定通讯端口中上传给上位机，上位机对接收到的数据进行处理并显示，完成远程中央集中监控的要求；当上位机向指定的Haiwell PLC发写入（设定）数据的命令时，PLC接收到该写入命令后，对相应的寄存器进行数据的设定，并立即组织相应的数据发送到指定通讯端口中上传给上位机，上位机对接收到的数据进行处理并判定数据设定是否正确，完成远程中央集中设定数据的要求；
2、位于中央监控室或办公大楼内的工程师站用于对整个控制系统的日常维护，工程师站可通过以太网或其它办公信息网络及中央监控室主机对所有的设备进行在线监控，从而达到远程维护的目的；
3、配挂一台人机界面（触摸屏或文本）的Haiwell PLC系统（P2系统1~P2系统11），用PLC的RS-232口（COM1）与人机界面相连，PLC作为从站，人机界面作为主站，利用Modbus通讯协议可轻松实现Haiwell PLC与人机界面的通讯连接；
4、配挂两台或以上人机界面（触摸屏或文本）的Haiwell PLC系统（P3系统1、P3系统2），先将两台或以上的人机界面组成一个RS-485网络，并将其中的一台作为通讯的主站，其余的作为从站，后再把作为主站的人机界面的RS-232口与PLC的RS-232口（COM1）相连，PLC作为从站，利用Modbus通讯协议可轻松实现一台Haiwell PLC与人机界面的通讯连接；
5、为节省投资成本，对于有多台变频器、配挂有Haiwell 模拟量扩展模块或第三方通讯设备的PLC系统，使用主机本身自带的RS-485口（COM2）或扩展通讯模块端口（RS-232/RS-485可选），相连接进行通讯控制，PLC作为主站，其它设备作为从站，通讯协议可用Modbus或自由协议；
6、模拟量扩展模块在本实例中的应用：
A、用并行总线扩展作为PLC主机的本地扩展IO：如上图中的P2系统1，用模拟量输出通道直接控制变频器的运行频率；
B、用串行总线扩展作为PLC主机的远程扩展IO：如上图中的P3系统2，PLC主机通过RS-485通讯对远程模拟量输入输出通道进行控制；
C、用自带的通讯口（RS232或RS485可由用户自行选择）及内置的通讯协议直接与上位机连接：如上图中的温室3，由上位机通过通讯命令采集模拟量输入通道的值或设定模拟量输出通道的值；
注：在通讯能力方面，因海为的每种机型的PLC主机、扩展通讯模块、模拟量扩展模块均内置有Modbus RTU/ASCII协议、自由通讯协议，所以可非常容易与第三方通讯设备（包括计算机、触摸屏、文本、变频器、变送器、智能仪表等）进行快速的通讯连接，目前，就用于工业上的控制设备，基本上都支持Modbus通讯协议，即使不支持Modbus通讯协议的设备，也可用Haiwell PLC的自由通讯协议对其进行通讯。
<五>、通讯方面的编程：
从上面的示意图可看出，PLC所涉及到的通讯比较多：PLC即要与人机界面、变频器、远程IO通讯，还要与远程上位机进行通讯，每种设备的通讯还要非常即时，否则将影响实际控制的效果，对于此类控制系统，PLC的通讯能力及对通讯方面编程的方便性是至关重要的。
1、Haiwell(海为) PLC与人机界面的通讯实现（RS232或RS485）：因海为的每种机型的PLC主机、扩展通讯模块、模拟量扩展模块均内置有Modbus RTU/ASCII协议，所以只要利用相应人机界面的界面编程软件编写要进行监控的画面及数据（在该数据的属性定义窗口中填写PLC寄存器或位地址的相应Modbus通讯地址）后，下载到人机界面中运行，即可实现PLC与人机界面的通讯，而无需对PLC进行编程；
2、Haiwell(海为)PLC与变频器实现、远程IO的通讯实现：因海为PLC作为主站，所以要在程序中编写通讯的控制程序。实现起来很简单，只要利用一两条MODR和MODW指令即可实现，象什么通讯中断、通讯标志位、优先级、数据的收发等，属于通讯底层而又难于理解与掌控的东西全由Haiwell PLC自己统一处理与完成操作，编程人员只要关心发送前的数据准备及接收到数据后从接收数据的寄存器中取出数据进行处理，大大降低了编程与调试的难度，提高编程效应，简化了程序；
3、Haiwell(海为)PLC模拟量扩展模块与上位机的通讯实现：Haiwell(海为)PLC模拟量扩展模块也与Haiwell PLC主机一样，内置有ModbusRTU/ASCII通讯协议，上位机作为主站，模拟量扩展模块作为从站，不需要对模块进行其它的程序处理；
4、Haiwell(海为)PLC与上位机的通讯实现：Haiwell PLC与上位机（计算机）通讯时，若PLC作为从站且选用Modbus RTU或ASCII通讯协议，在对读取或设定的寄存器地址是连续的情况下（如要读取或设定M0~M255），在PLC上是不需要进行编写通讯程序的；在本例中，因考虑到数据的实时性要求，且要进行监控的PLC数据地址又不连续，为了节省通讯时间与通讯次数，将要进行上传到上位机的数据在PLC中进行处理与优化，方法如下（操作简单、方便）：
A、新建一个离散位地址表，添加要进行上传到上位机的各种离散的位地址（如Y0、M100等）；
B、用BTOW指令将刚建离散位地址表中的所有离散的位地址转换到地址连续的寄存器中；
C、若只要读取前面的位地址，此步可省）新建一个离散寄存器地址表，添加要进行上传到上位机的各种离散的寄存器地址（如V0、V100、CCV12等）；
D、用WUNW指令将刚建离散寄存器地址表中的所有离散的寄存器地址转换到地址连续的寄存器中；（注意：在第B步与D步中转换后的寄存器地址要连续）
E、OK，完成！就这样简单，用户只做了添加了两个指令使用表及两条数据转换指令，即完成了所有要监控的PLC数据上传到上位机的通讯操作，其它的让Haiwell PLC去处理。
F、至于上位机向Haiwell PLC设定数据，因大部分情况下，上位机向PLC设定数据时，为安全起见，一次通讯只设定一个数据，在此情况下，无需对PLC进行任何的编程。
三、工程应用总结
1、利用Haiwell（海为）可编程控制器（PLC）便利的通信功能及强大的通讯扩展能力（一台PLC最大可达 5个通讯端口，每个通讯端口均可用于编程与联网通讯监控），轻易、经济的实现了与各种外部设备的通讯（计算机、变频器、人机界面、远程IO模块），使生产过程中的数据能快速实时地传送到本地或远程监控中心，实现了信息的集中处理与分散控制及数据的共享；
2、利用Haiwell（海为）可编程控制器（PLC）易学易用人性化的编程软件与平台，可轻松实现各种功能的工业控制（开关量的逻辑控制、模拟量的连续控制等）程序的编写，加上全方位的内置仿真程序及远程上下载程序与在线监控功能，对工程的程序编写与调试工作，大大降低了其难度，节省了工程调试时间；
3、利用Haiwell（海为）可编程控制器（PLC）的模拟量扩展模块的串行连接功能，可作为远程IO，对模拟量的采集量与控出量要求很多的情况，轻板实现无限制点的扩展，极大地提高了控制系统的配置灵活度及日后的控制扩展能力，减少了模拟量信号的布线量，同时也减小了因模拟量信号线过长带来的干扰问题，节省工程投资成本；
4、利用Haiwell（海为）可编程控制器（PLC）强大的与第三方设备通讯的能力，极其容易地化解了较难实现的工艺控制要求（如一台PLC同时要与计算机、变频器、两台以上的人机界面通讯），大大节省了工程投资成本，为企业提高市场竞争力提供了先机。
